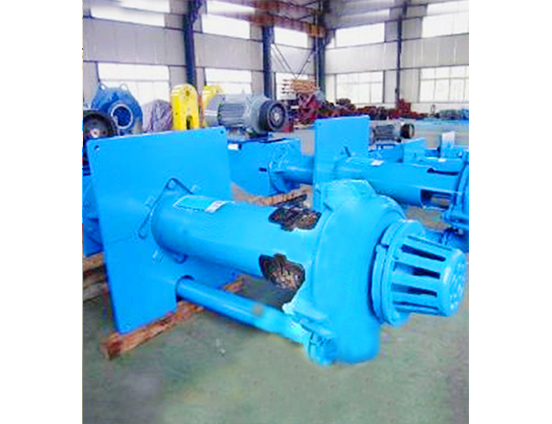

NZJV为立式渣浆泵,,,,,,,属于长轴离心泵的一种。。。。。。结构上接纳的是单级单壳结构,,,,,,,自带装置架,,,,,,,利便现场装备的装置维护。。。。。。凭证工况条件的差别,,,,,,,在材质上,,,,,,,有金属及橡胶两种,,,,,,,当接纳橡胶材质时,,,,,,,所有与矿浆有接触的部位都有衬胶,,,,,,,包管装备的防腐性能。。。。。。
1. 产品概述
NZJV为立式渣浆泵,,,,,,,属于长轴离心泵的一种。。。。。。结构上接纳的是单级单壳结构,,,,,,,自带装置架,,,,,,,利便现场装备的装置维护。。。。。。凭证工况条件的差别,,,,,,,在材质上,,,,,,,有金属及橡胶两种,,,,,,,当接纳橡胶材质时,,,,,,,所有与矿浆有接触的部位都有衬胶,,,,,,,包管装备的防腐性能。。。。。。
2. 产品特点
1) 叶轮接纳双吸结构,,,,,,,可以最大限度降低轴向力,,,,,,,�;;;;;ぶ岢�;;;;;
2) 配合双吸叶轮,,,,,,,在泵上设置有两个吸入口,,,,,,,为避免大颗粒的进入,,,,,,,在吸入口上设计有滤网;;;;;
3) 凭证现场的装置条件,,,,,,,同规格的液下泵,,,,,,,可搭配差别的液下深度;;;;;
4) 叶轮可选配带搅拌叶轮,,,,,,,降低泵吸入口梗塞的危害;;;;;
5) 无轴封结构。。。。。。
6) 接纳大直径主轴设计,,,,,,,装备运行平稳。。。。。。
3. 适用规模
1) 该系列渣浆泵为立式液下泵,,,,,,,适用于选矿厂排污、事故池等;;;;;
2) 推荐使用的扬程低于35m;;;;;
3) 中选用橡胶材质过流件时,,,,,,,运送矿浆温度推荐不凌驾70℃;;;;;
4) 接纳差别液下深度时,,,,,,,需举行临界转速的校核。。。。。。
4.规格及流量规模
下表为NZJV系列渣浆泵在对应转速下的最佳效率点,,,,,,,在现实运用,,,,,,,可以通过调理渣浆泵的转速来调解各口径泵的事情规模,,,,,,,如涉及到选型还请联系海洋之神8590。。。。。。
|
型号 |
流量Q(m3/h) |
扬程H(m) |
转速n(r/min) |
清水效率(%) |
|
40NZJV |
40 |
21 |
2300 |
40.0 |
|
65NZJV |
83 |
26 |
1500 |
51.0 |
|
100NZJV |
230 |
23 |
1050 |
56.0 |
|
150NZJV |
370 |
17 |
750 |
55.0 |
|
200NZJV |
620 |
16 |
650 |
64.0 |
|
250NZJV |
720 |
15 |
550 |
61.0 |
|
300NZJV |
800 |
14 |
500 |
51.0 |
